高韧性基体高速钢TGR33
日期：2026-09-05
一、TGR33的产品概述与市场定位
市场定位：定位高韧性温锻 / 热锻专用模具
在基体高速钢系列中韧性最优，兼顾高速钢的红硬性、耐磨性与热作钢的抗断裂能力，解决传统热作钢高温软化、普通高速钢易崩裂断裂的痛点。
TGR33可生产规格组距：产品：圆钢；规格：70-350mm

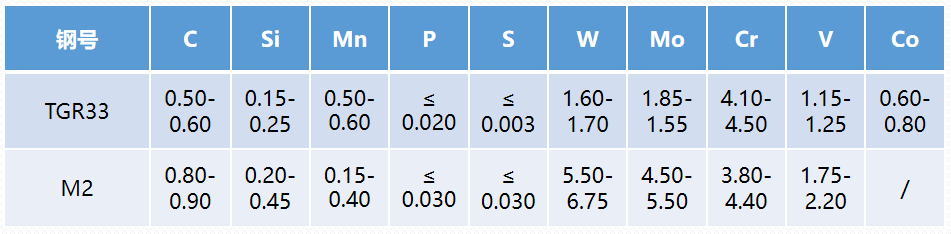

二、TGR33的化学成分和技术特性
对标日立牌号YXR系列钢种开发，低 C-Mo-W-V 体系

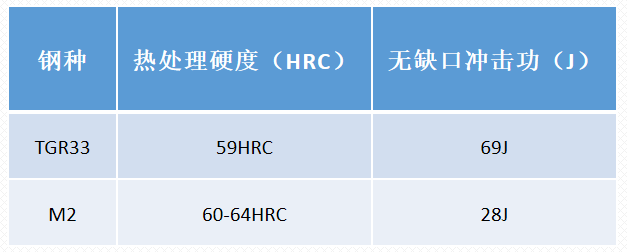

1、高韧性：基体高速钢低碳设计，减少粗大共晶碳化物，冲击韧性远高于 SKH51 (M2) 普通高速钢，抗崩角、抗断裂、抗热裂纹能力突出。
2、优异红硬性：Mo-W-V 复合合金，300-600℃温热工况下硬度保持能力显著优于 H13 (1.2344/SKD61)，不易高温软化塌陷、塑性变形。
三、TGR33主要应用领域
1、温锻 / 热锻冲头（TGR33 主流应用，汽车零部件锻造凸模、冲头）
2、冷锻模具（冷间锻造模，冷挤压凹模、冲头）

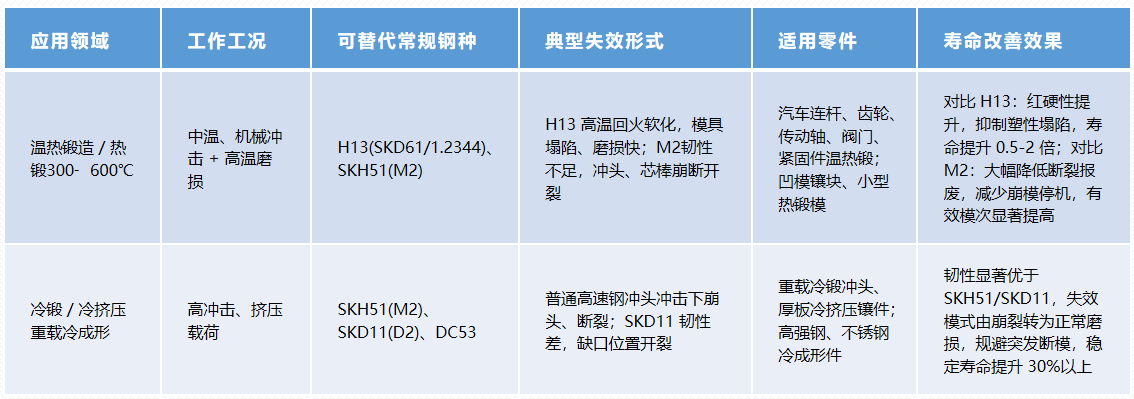

四、TGR33替代优势

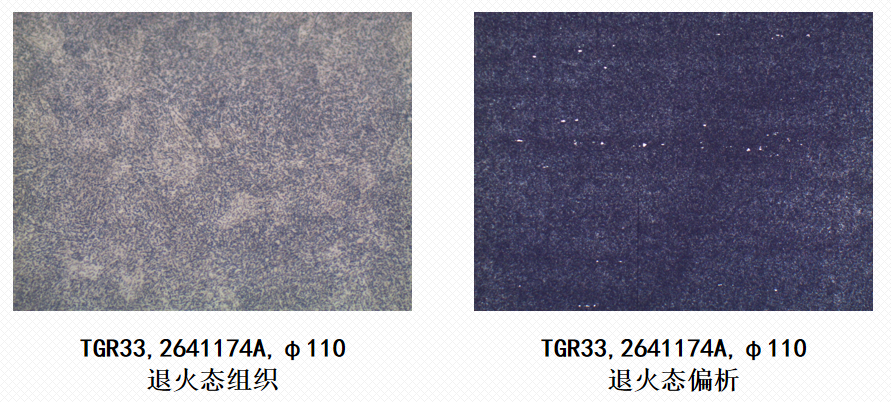

五、TGR33退火态金相组织

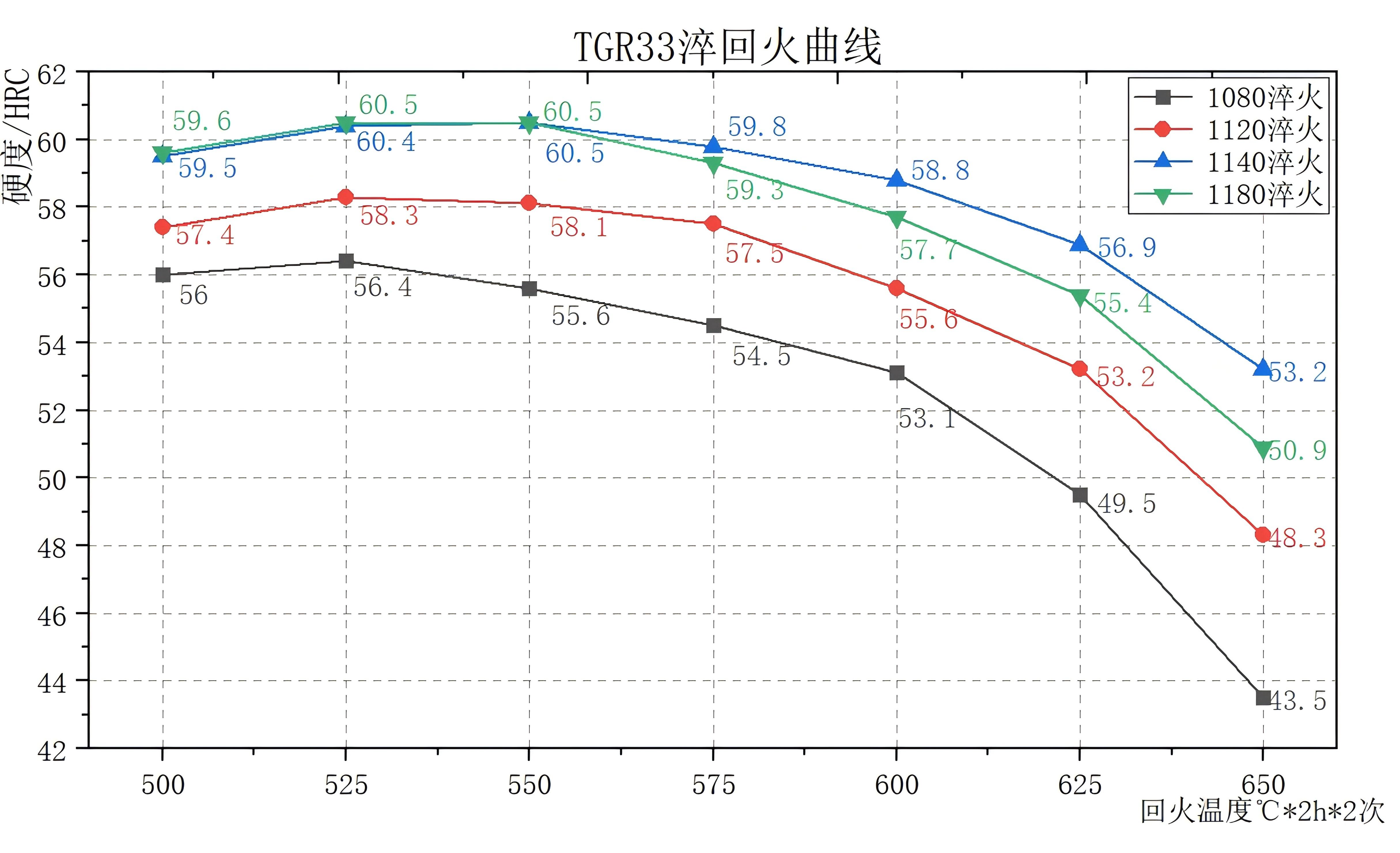

六、TGR33热处理硬度曲线
1080度淬火，淬火硬度60.5HRC，580-600回火2h*2次，硬度56-59HRC保持最佳韧性区间
推荐客户热处理工艺1060-1080℃淬火，580-600℃回火
