语言
当前位置：主页>>产品中心>
粉末冶金
粉末冶金

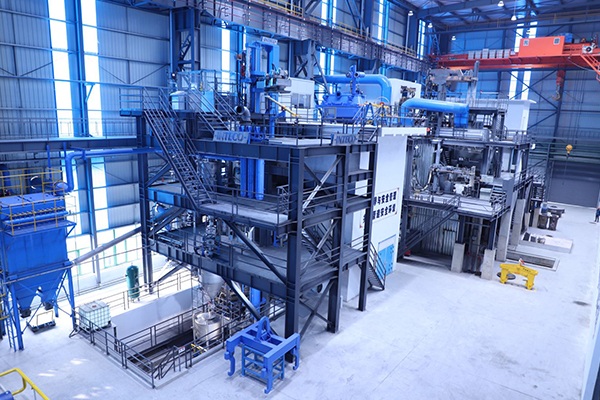

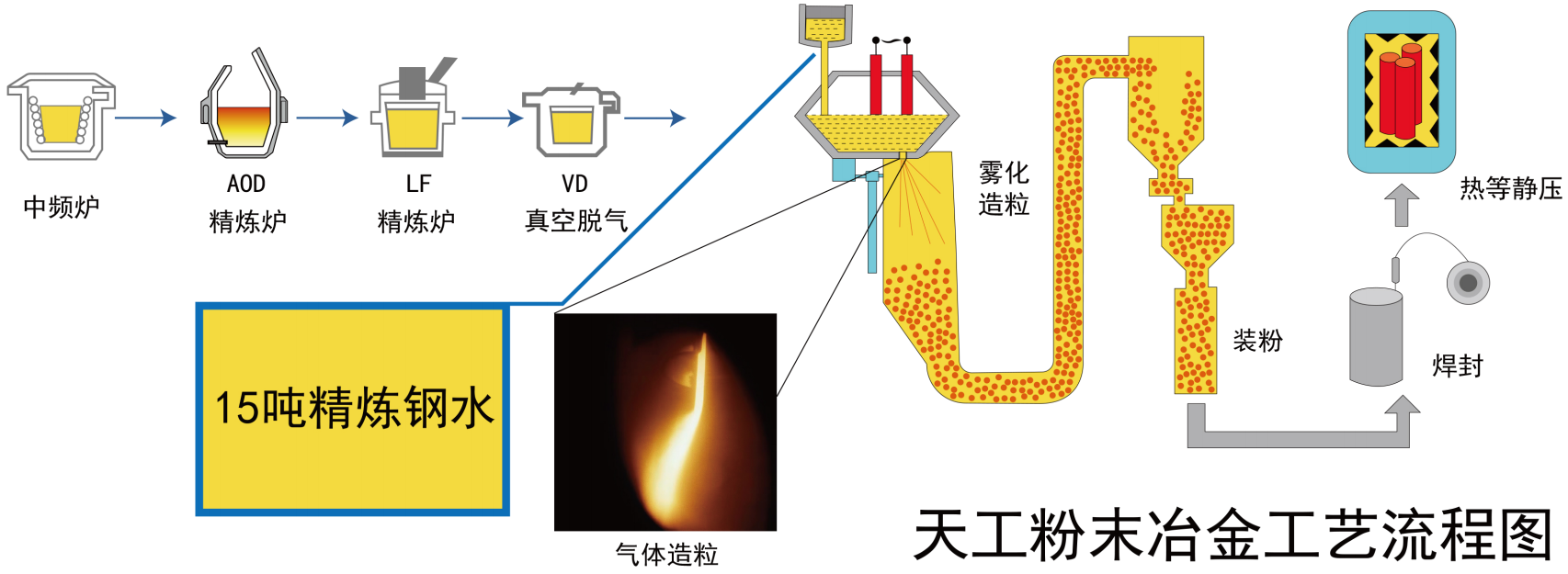

        天工拥有国内首条工业化的粉末冶金生产线，是国际最先进的第三代金属粉末生产技术。两道核心技术为OGA气雾化法制粉和热等静压工艺。
        OGA气雾化法制粉将金属加热到液态，高速的气体冲击金属液体，使其破碎成细小的液滴。金属液滴在空气中降温凝固，并通过筛网过滤不合格尺寸的粉末，最后得到符合要求的金属粉末。通过此技术得到的粉末材料具有粒度细小（粉末粒径范围在1-500微米之间），分布均匀且粉末球形度高；粉末氧含量低（≤80ppm）；粉末中杂质（非金属夹杂物）少的优点。
        热等静压是通过将材料在高温高压状态下进行100%的致密化处理，从而改善材料性能的一种先进冶金技术，此技术可以显著提高材料的密度，改善内部组织均匀性，大幅提升材料的力学性能以及整体的质量稳定性。
        粉末冶金钢最显著的特点：由于起始原料是细小、成分均匀的粉末颗粒，经过热等静压后，其显微组织（包括碳化物、合金元素分布）比传统铸锻钢更加均匀和细小。显著减少了宏观偏析、微观偏析和粗大晶界碳化物等问题，提高了材料的均质性、各向同性和综合性能。

粉末高速钢

天工粉末钢牌号 出厂状态 C Cr W Mo V Co Other 常用硬度(HRC) 特性 主要用途
TPM330 ≤HB260 1.3 4.2 6.4 5 3.1 - 无 60-66 第三代粉末冶金高速钢，优良耐磨性和韧性。 中高碳钢及高强度钢的冲裁模具，高耐磨要求的塑胶模具和IC模具。
TPM380 ≤HB300 2.48 4.2 4.2 3.1 8 - 无 56-65 第三代粉末冶金高速钢，优良的耐磨性、韧性。 适用于冷作工具、木工刀具、裁纸刀、双金属锯条等。
TPM5311 ≤HB350 1.2 4.2 9 3.5 3.1 9.8 无 65-67 第三代粉末高速钢，优良的耐磨性、韧性和高温稳定性。 刀具，如刀片、铣刀、螺纹刀、钻头；模具制造，如注塑模具、挤出模具等。
TPM539 ≤HB300 1.54 3.8 9.6 5.1 3 9.2 无 56-64 第三代粉末冶金高速钢，优良的耐磨性，红硬性。 产滚刀、铣齿刀、各种类型的切削工具和重型机械加工工具。
TPM5511 ≤HB350 2 3.8 14.3 2.5 5.1 11 无 65-70 第三代粉末冶金高速钢，极致的耐磨性、抗压强度和红硬性。 高性能刀具和硬质合金易崩角的严苛耐磨要求的冷怍模具。
TPM555 ≤HB280 1.63 4.25 12 0.25 4.75 5 无 60-68 第三代粉末冶金高速钢，优良的耐磨性。 适用于滚刀，拉刀，铣刀。
TPM558 ≤HB300 1.6 4.8 10 2 5 8 无 64-68 第三代粉末冶金高速钢，优异耐磨性、红硬性和高抗压强度。 高性能切削刀具及高耐磨要求的冷作模具。
TPM5610 ≤HB350 2.15 4.75 13 0.45 6 10 无 63-70 第三代粉末冶金高速钢，优良的耐磨性、韧性、红硬性和高温稳定性。 滚刀，拉刀，铣刀，丝锥，滚牙轮。
TPM638 ≤HB300 1.28 4.2 6.4 5 3.1 8.5 无 60-66 第三代粉末冶金高速钢，良好的韧性，优良耐磨性和红硬性。 多刃口切削刀具，中高碳钢及高强度钢板冲裁模具。
TPM6711 ≤HB340 2.3 4.2 6.5 7.3 6.5 10.5 无 60-68 第三代粉末冶金高速钢，优良的耐磨性、韧性和优异的热硬度。 适用于切削成形的多刃刀具、单刃刀具以及对耐磨性要求高的冷作应用及IC模具。
TPM692 ≤HB240 2.47 4.25 0.9 3.9 8.85 1.9 无 58-64 第三代粉末冶金高速钢，优良的耐磨性、韧性、尺寸稳定性。 机器刀具， 滚压冷成型，冲压、精冲、冲孔、粉末压制，滚丝加工。
TPMM2 ≤HB240 0.9 4 6.1 4.9 1.83 - 无 58-64 第三代粉束冶金工具钢，优良的强度和韧性。 广泛的用于丝锥、钻头、铣刀、锯条、刀具等切削工具和冷作模具
TPMM35 ≤HB300 0.92 4.2 6 4.9 1.9 4.8 无 60-66 第三代粉末冶金高速钢，高耐磨性,韧性,高红硬性和抗弯强度。 用于制造强力切割用耐磨、耐冲击各种工具，高级冲模，螺丝模，
较需韧性及形状复杂工具，铰刀、铣刀、铁头、冲头等。主要有滚刀、拉刀，端铣刀。
TPMM4 ≤HB260 1.45 4.25 5.75 4.5 4 - 无 60-66 第三代粉末冶金高速钢，优良耐磨性和韧性 中高碳钢及高强度钢的冲裁模具及各种切削刀具。
TPMM42 ≤HB280 1.1 3.85 1.35 9.4 1.1 7.95 无 60-68 第三代粉末冶金高速钢，优良的耐磨性、韧性。 冷加工零件、滚轮、刮刀、滚齿刀、钻头等。
TPMM4S ≤HB260 1.4 4.1 5.5 4.85 3.9 - +S 60-66 第三代粉末冶金高速钢，优良的耐磨性、韧性。 中高碳钢及高强度钢的冲裁模具及各种切削刀具，同时增加了S，材料更易被加工。

粉末模具钢

天工粉末钢牌号 出厂状态 C Cr W Mo V Co Other 常用硬度(HRC) 特性 主要用途
TPMB101S ≤HB300 2.5 5.25 - 1.3 9.35 - 无 56-64 第三代粉末冶金模具钢，优良的耐磨性和韧性。 冲压或成型工具，设备用刀具和切割刀具，塑料模具镶件易损部件，冲压件与模具，冲裁与冲孔模具。
TPMB12 ≤HB280 0.58 4.4 2.35 2.81 1.1 3.7 无 58-64 第三代粉末冶金模具钢，优良的韧性，强度和尺寸稳定性。 精冲，冲压，冷成形，压印，压片模具，轧制。
TPMB13 ≤HB240 0.55 4.15 - 3 1 - 无 57-59 第三代粉末冶金模具钢，优良的耐磨性、韧性和高温稳定性。 高温和温热成型模具，热剪切模具，热镦模具，挤压模具，锻造模具和冲头；冷镦模具，高压冲裁模具，螺纹滚压模具。
TPMB31 ≤HB260 0.81 7.75 - 1.35 2.8 - 无 58-60 第三代粉末冶金模具钢，优良的耐磨性、韧性和抗断裂和抗崩裂能力。 冲压或成型工具，冲压件和模具，粉末压实工具，冲裁模具，工业刀具和分切机，
剪切刀片，毛坯冲压工具，冷镦工具，轧辊，塑料注射料进料器螺钉和螺帽。
TPMB32 ≤HB240 1.1 7.5 1.15 1.6 2.4 - 无 60-64 第三代粉末冶金模具钢，优良耐磨性和韧性。 不锈钢厚、高强度钢、铜、铝厚板的成形、冲裁、精冲、冷锻等。
TPMB43 ≤HB250 1.5 4 2.5 2.5 4 - 无 60-65 第三代粉末冶金高速钢，优良耐磨性、强度和韧性。 不锈钢、低碳钢、高强钢、铜、铝的厚板落料、精冲、成型等。
TPMB44 ≤HB230 1.4 4.7 - 3.5 3.7 - 无 58-64 第三代粉末冶金模具钢，优良耐磨性和韧性。 不锈钢、高强度钢、铜、铝的成形、冲裁。
TPMB91 ≤HB260 1.83 5.25 - 1.35 8.7 - 无 54-56 第三代粉末冶金模具钢，高韧性及抗热裂性。 成型辊、轧制金属辊、冲头、模具、分切刀、剪切刀、粉碎刀片。
TPMCPOH ≤HB300 0.94 7.9 - 2.35 0.3 - 无 58-64 第三代粉末冶金模具钢，优良的韧性和易切削性。 冲栽模具、冷作成型模具、冷拉模具、成型轧辊、冲头、精密冲压模等。

粉末不锈钢

天工粉末钢牌号 出厂状态 C Cr W Mo V Co Other 常用硬度(HRC) 特性 主要用途
TPMD31 ≤HB280 1.7 18 - 1 3 - 无 54-60 第三代粉末冶金不锈钢，优良耐磨性和抗腐蚀性。 高耐磨、耐腐蚀要求的连接器、集成电路等塑料模具。
TPMD41A ≤HB280 1.9 20 0.6 1 4 - 无 54-60 该钢种是一种马氏体铬不锈钢,这种钢具有高耐磨性和良好的耐腐蚀性; 刀具,食品加工工业机械件。
TPMD91 ≤HB280 2.36 14.23 - 1.06 8.62 - 无 56-60 第三代粉末冶金不锈钢，优良耐磨性和抗腐蚀性。 注塑注射和挤出螺杆，浇口和喷嘴，工业刀具、注塑模具，耐磨部件轴承、轴套。
