YSTG-MT模具钢

一、YSTG-MT的产品概述与市场定位

1、市场定位：在高精密冲压冲裁模具领域替代DC53

YSTG-MT模具钢对标大同DCMX成分设计，下调 Cr、Mo成分含量，搭配低碳，碳化物数量、尺寸降低，韧性-耐磨平衡更均衡

2、 可加工性优化：硬度、韧性和DC53同级

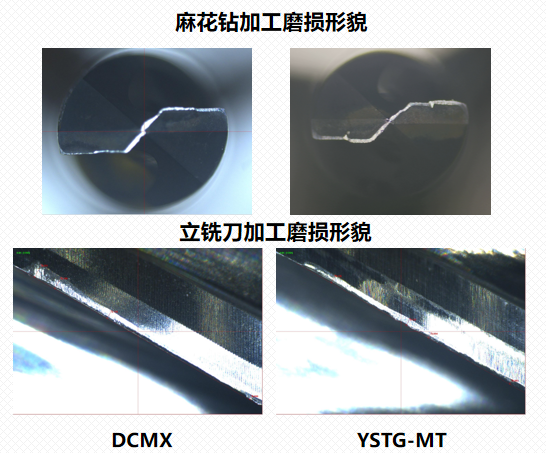

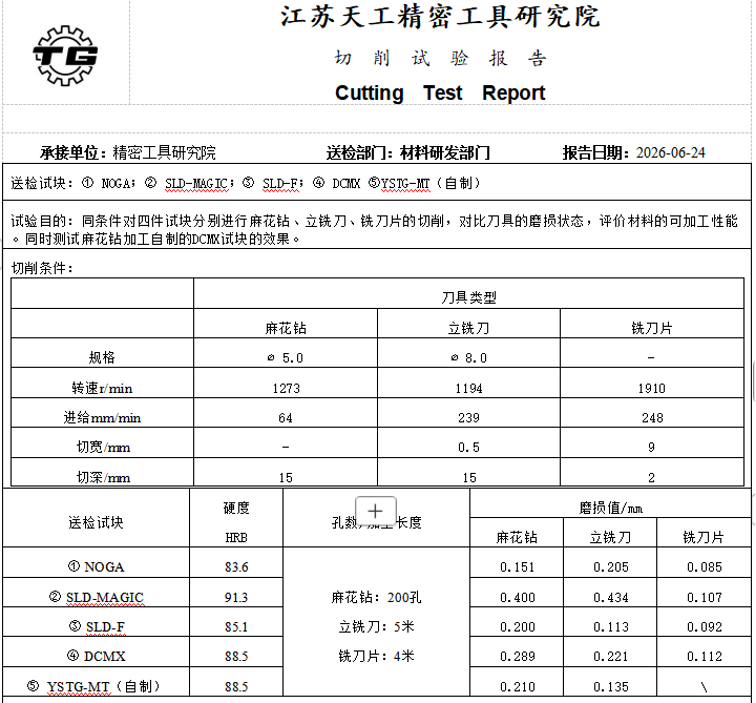

常规DC53的S≤0.01%，加 S 至 0.07~0.12% 为易切削改良，可加工性能是DC53的2倍以上

3 、客户选材适用场景：高精密冲压冲裁模具

YSTG-MT更适合高精度、复杂薄壁模具，解决DC53 在高精度、复杂薄壁不易加工、加工成本高的问题，以及高碳高合金带来的热处理变形、细长件断裂、薄壁崩边问题

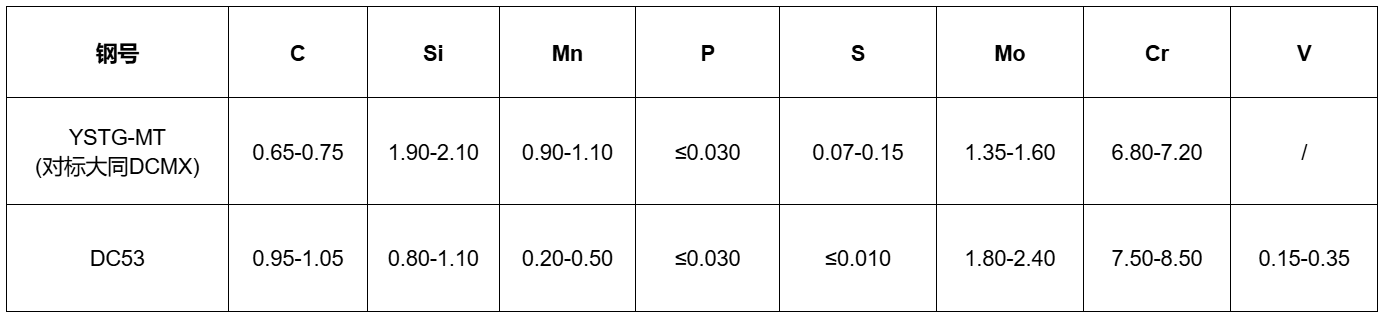

二、YSTG-MT的化学成分和技术特性

YSTG-MT模具钢对标大同DCMX成分设计，下调 Cr、Mo成分含量，搭配低碳，碳化物数量、尺寸降低，韧性-耐磨平衡更均衡，不追求极致耐磨，优先保证韧性，针对易崩模工况综合寿命反超 DC53；常规DC53的S≤0.01%，加 S 至 0.07~0.12% 为易切削改良，可加工性能是DC53的2倍以上。

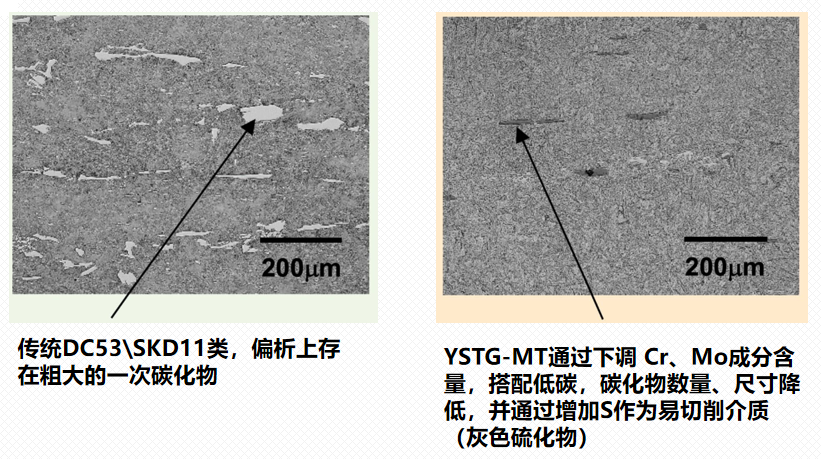

三、YSTG-MT的金相组织

四、YSTG-MT的应用领域

YSTG-MT 更适合高精度、复杂薄壁模具、要求抗崩角、低热处理变形、长疲劳寿命的冷作模具（精密冲头、高速冷冲压、薄料冲裁）

痛点解决：解决DC53 在高精度、复杂薄壁不易加工、加工成本高的问题以及高碳高合金带来的热处理变形、细长件断裂、薄壁崩边问题

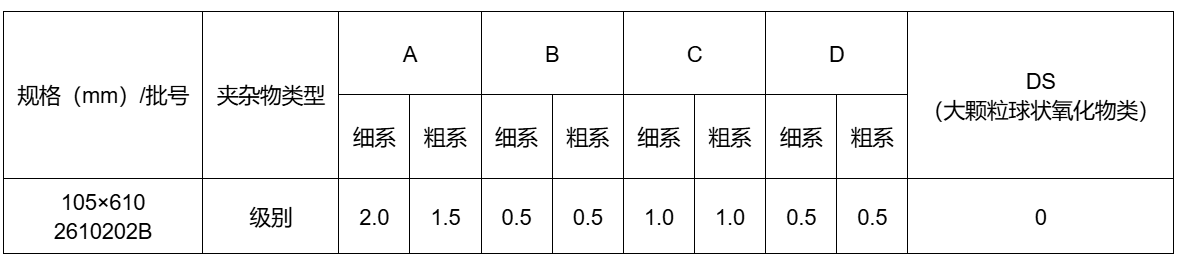

五、含硫易切削模具钢H11S的纯净度水平

含硫钢冶炼改善硫化物夹杂形态：VD + 钙线喂丝钙处理，可改善、变性 MnS 硫化物夹杂，能有效降低长条状硫化物夹杂形成

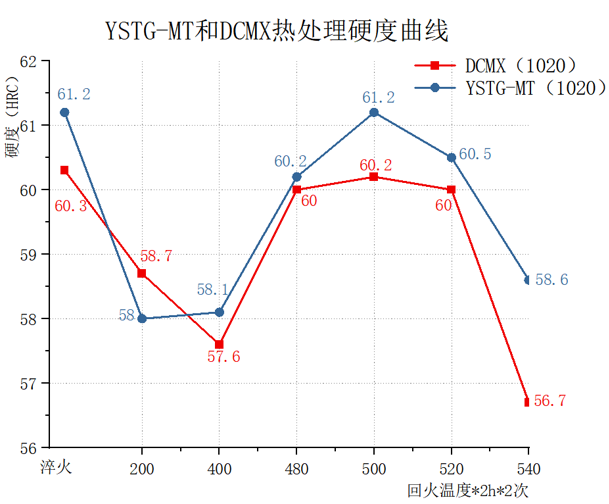

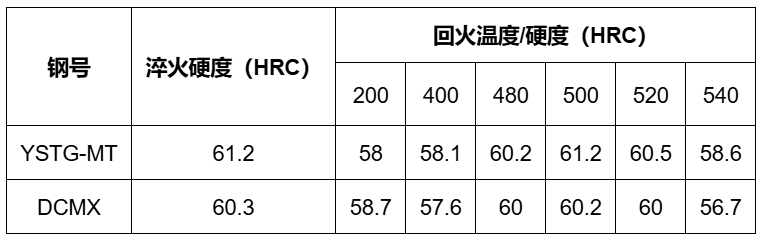

六、H11S的淬回火硬度曲线

推荐客户热处理工艺采用1000-1020℃淬火，590-610℃回火，44-46HRC
