TGE4(W1Mo8Cr4VCo3)高速钢
日期：2026-07-15

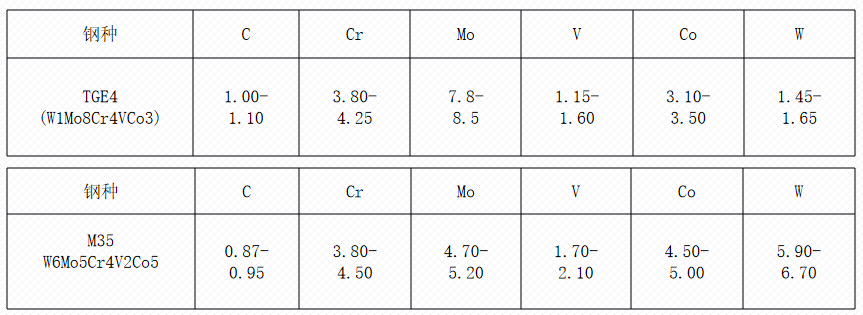

一、化学成分（对标代替钢号M35）
二、性能
TGE4(W1Mo8Cr4VCo3)韧性较好，抗崩口、抗冲击能力强，含 3% 钴，红硬性、高温耐磨性好
三、金相

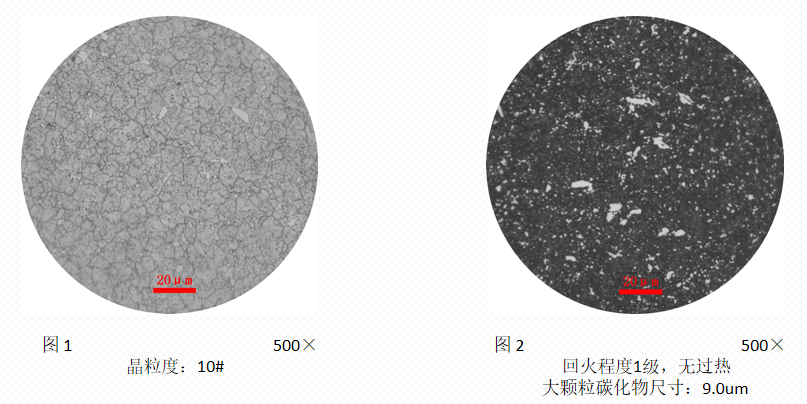

TGE4晶粒度、回火组织：使用1190℃淬火+560℃*2h*3次
四、淬火温度-硬度曲线

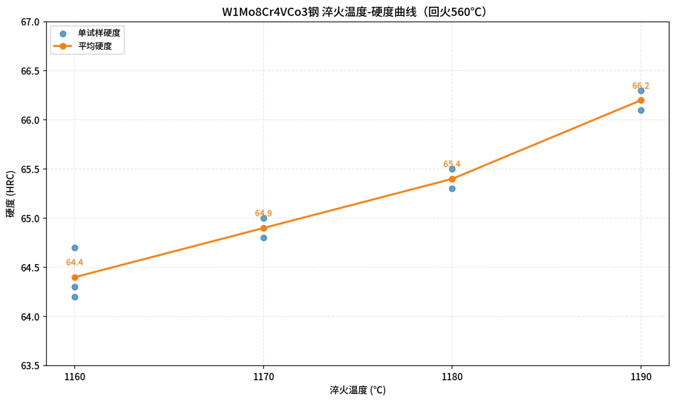

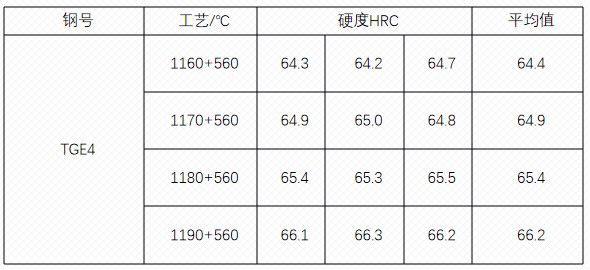

TGE4热处理使用560℃*2h*3次，硬度值及曲线如下所示
五、CCT曲线

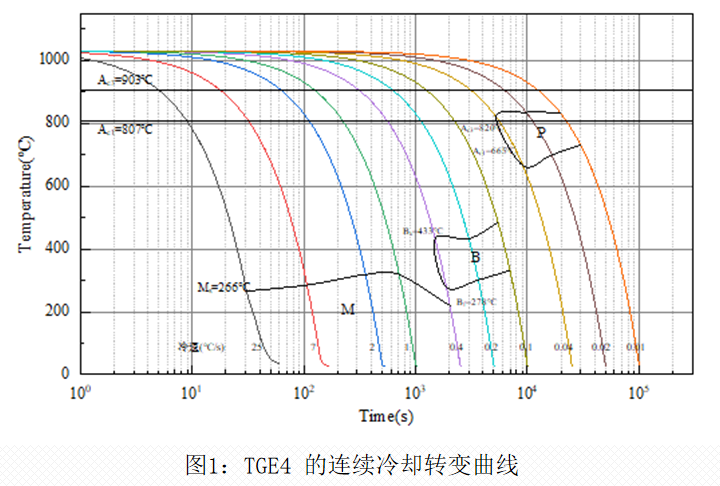

通过图1可以观察到，在25 ℃/s的冷却速度下，马氏体转变的开始温度为266 ℃；在0.4 ℃/s的冷却速度下，贝氏体的转变温度区间为278~433 ℃；在0.04 ℃/s的冷却速度下，珠光体的转变温度区间为665~820 ℃。
六、耐磨性测试

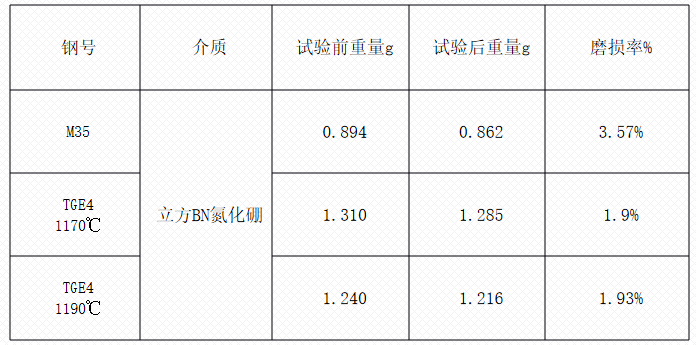

试验方案：使用M35、TGE4对比，摩擦介质为氮化硼，耐磨性试验参数进行对比
TGE4热处理方案使用1170℃与1190℃，使用560℃*2h*3次回火
七、切削工具测试（实测案例）M35 VS TGE4

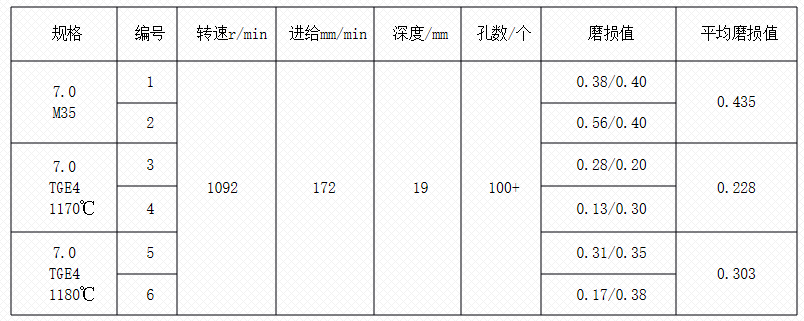

基础试验条件
产品名称：磨制直钻；对比材质：M35 vs TGE4
试件材料：40Cr，硬度30HRC
夹持方式：刚性夹头；冷却方式：全合成切削液
机床型号：VCM650；切削方式：盲孔
磨损图片说明

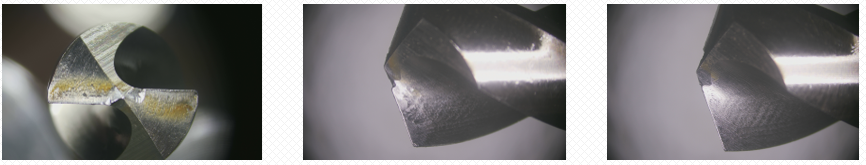

M35磨损图片

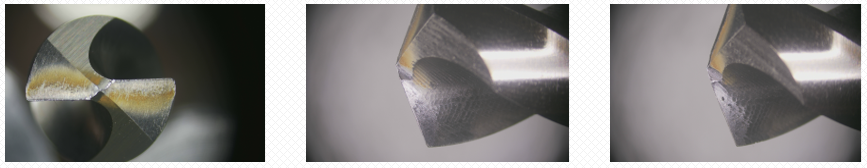

TGE4磨损图片
八、试验结论
测试结果及推荐磨制钻热处理温度：
通过对TGE4磨制钻进行1170℃和1180℃两个温度淬火，使用560℃回火后进行金相及切削工具测试，1180℃+560℃*2h*3次为推荐热处理工艺，在此温度组合下，材料的性能优异，可以超过M35的性能。
